干式復合機的控制原理

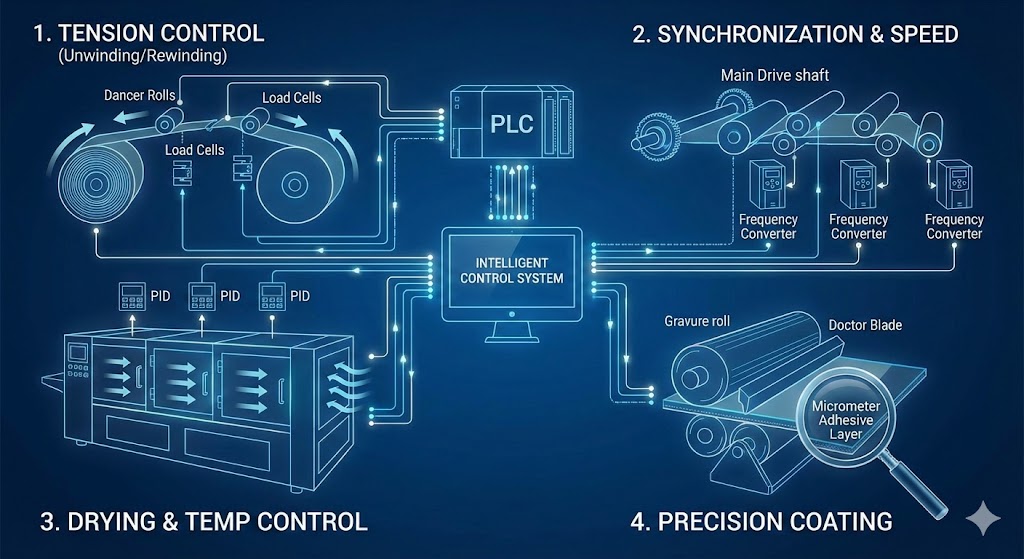

在軟包裝行業向數字化、智能化轉型的浪潮中，干式復合機作為將不同基材“合二為一”的關鍵設備，其控制系統的精度直接決定了較終產品的剝離強度、透明度及平整度。如今，宏吳機械深入解析了現代化干式復合機的四大關鍵控制原理，揭示了這一精密設備如何通過多系統協同，實現高質的復合工藝。
1. “神經中樞”：整機張力控制系統 (Tension Control System)
張力控制是干式復合機的靈魂。如果張力不穩定，基材在高速運行中極易產生拉伸變形、起皺或隧道效應?，F(xiàn)代干式復合機通常采用七電機或多電機矢量變頻控制，通過 PLC（可編程邏輯控制器）實現全閉環控制。
-
放卷單元（Unwinding）： 系統通過浮動輥（Dancer Roll）或張力傳感器實時檢測基材拉力，將信號反饋給 PLC。PLC 通過 PID 算法運算后，精細控制放卷電機的扭矩或磁粉制動器的阻力，確保隨著卷徑減小，張力依然恒定。
-
收卷單元（Rewinding）： 采用錐度張力控制（Taper Tension）技術。隨著收卷直徑的增大，系統自動按比例減小張力，防止內層過緊導致紙芯變形，或外層過松導致跑偏，也就是常說的“內緊外松”。
2. “精細肌肉”：同步驅動與速度控制 (Synchronization & Speed Control)
為了保證涂布、烘干和復合的一致性，整機的速度同步至關重要。
-
主速度基準： 通常以復合單元（熱壓輥）的速度作為整機的主速度基準（Master Ref）。
-
多段同步： 涂布輥、烘箱內的導輥以及收卷軸，均通過變頻器跟隨主速度。
-
微調補償： 高質機型會在兩個色標之間進行極微小的速度補償，利用伺服電機的快速響應特性，確保基材在經過幾十米長的烘箱后，依然能保持嚴格的套準精度。
3. “熱能管理”：分段溫控與烘干系統 (Drying & Temperature Control)
干式復合的關鍵在于將涂膠后的基材中的溶劑（乙酸乙酯等）徹底揮發?？刂圃韨?cè)重于熱風流體力學與 PID 溫控的結合。
-
三段式單獨溫控： 烘箱通常分為預熱區、恒溫揮發區和殘留溶劑處理區。每個區域擁有單獨的溫度傳感器和加熱控制器，PID 邏輯根據設定值自動調節加熱功率。
-
風量負壓控制： 進風與排風變頻控制，確保烘箱內形成微負壓，既能高效帶走溶劑蒸汽，又能防止熱氣外溢影響車間環境。
4. “精密涂布”：網紋輥與膠量控制 (Coating & Adhesive Control)
涂布單元決定了復合的成本與質量。其控制原理依賴于機械精度與刮刀角度的配合。
-
剛性傳動： 涂布網紋輥通常由單獨電機驅動，與基材運行速度保持嚴格的比例關系（通常為 1:1 或根據工藝微調）。
-
氣動刮刀系統： 通過氣缸精確控制刮刀的壓力和角度，確保膠水在網紋輥穴中轉移的均勻性，實現微米級的上膠量控制。
結語：邁向智能制造
宏吳機械表示：“現代干式復合機已不再是簡單的機械組合，而是一個集成了張力算法、熱力學控制與流體精密計量的智能系統。理解這些控制原理，有助于企業優化工藝參數，大幅降低損耗?！?span style="text-indent:2em;">隨著工業 4.0 的推進，未來的干式復合機將更加依賴于數據反饋與自適應控制，為軟包裝行業帶來質的飛躍。
