等離子體處理 PDMS 效果不穩(wěn)定的原因

來源：發(fā)布時間：2025-11-07

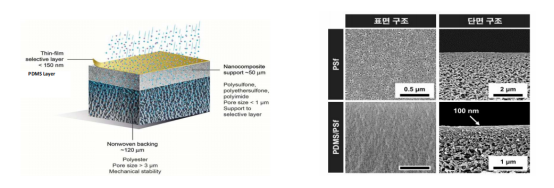

在材料表面處理領(lǐng)域，PDMS（聚二甲基硅氧烷）憑借優(yōu)異特性被廣泛應(yīng)用，但某大學研究團隊卻遇到了頭疼問題：相同等離子體處理后，TFC膜的接觸角波動極大，從小于10°的強親水性到大于60°的中度疏水性不等，**初大家都懷疑是等離子體設(shè)備出了故障。

from clipboard

一、問題根源：不是設(shè)備，是材料的 "特性"

深入排查后發(fā)現(xiàn)，問題**并非等離子體系統(tǒng)，而是 PDMS 本身的疏水恢復(fù)現(xiàn)象。

from clipboard

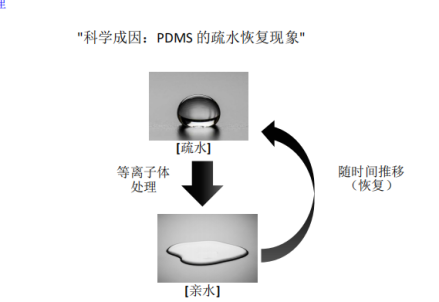

PDMS 表面天然呈疏水狀態(tài)，接觸角較大。

氧氣等離子體處理會在其表面生成羥基、羧基等極性官能團，讓表面瞬間變?yōu)閺娪H水性，接觸角大幅下降。但 PDMS 的聚合物鏈具有高柔韌性，會隨時間重新取向，導(dǎo)致表面逐漸恢復(fù)疏水狀態(tài)，接觸角也隨之上升。

from clipboard

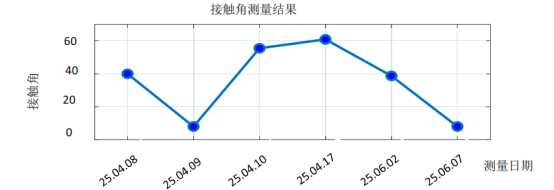

客戶的數(shù)據(jù)恰好印證了這一規(guī)律：處理后立即測量，接觸角小于 10°；延遲 5-20 分鐘測量，接觸角約 40°；延遲數(shù)十分鐘以上測量，接觸角可達 55-60° 以上。

二、解決方案：固定時間間隔，問題迎刃而解

找到根源后，解決思路并非維修設(shè)備，而是優(yōu)化測試流程：

與研究人員協(xié)作，明確規(guī)定等離子體處理與接觸角測量的固定時間間隔。

開展專項培訓(xùn)，向用戶普及 PDMS 的疏水恢復(fù)特性，幫助其理解流程規(guī)范的重要性。

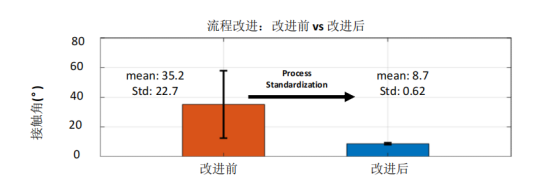

改進效果立竿見影：改進前接觸角均值 35.2°，標準差高達 22.7；改進后均值 8.7°，標準差* 0.62，數(shù)據(jù)一致性大幅提升，證明設(shè)備運行始終穩(wěn)定。

from clipboard

三、從客戶投訴到業(yè)務(wù)資產(chǎn)的蛻變

這次故障排除帶來了多重業(yè)務(wù)價值：

提升客戶信任：不僅解決問題，更以工藝**的身份提供科學支撐，超越單純的硬件供應(yīng)商定位。

沉淀知識庫：該案例成為內(nèi)部重要參考，可主動為同類研究領(lǐng)域客戶提供預(yù)判支持。

構(gòu)建競爭優(yōu)勢：證明企業(yè)價值不僅在于提供設(shè)備，更在于交付可靠的整體工藝解決方案。

PDMS 表面處理的穩(wěn)定性難題，**終靠對材料特性的深刻理解和流程優(yōu)化**。這也提醒我們，很多技術(shù)故障并非硬件問題，而是對材料行為規(guī)律的認知不足。如果你的團隊也在進行等離子體表面處理相關(guān)研究，不妨關(guān)注材料的時間依賴性特性，科學規(guī)范測試流程。

from clipboard
