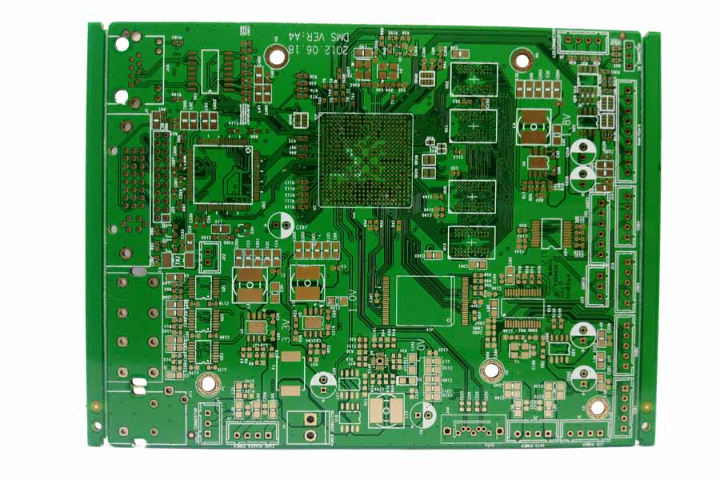

激光直接成像技術應用：與傳統使用物理底片曝光不同，激光直接成像技術直接將設計數據轉化為激光束，在涂有感光材料的板面上掃描成像，省去了底片制作與對位的環節。此項技術在精細化電路板生產中優勢，尤其適用于線寬/線距小于75μm的高密度互連板生產。它能自動補償因板材伸縮造成的圖形失真，實現更高對位精度，并支持快速換線，提升生產靈活性。LDI的應用是電路板生產向數字化、智能化邁進的重要標志，縮短了產品的生產周期并提升了良率。運用X-Ray檢查設備實現電路板生產內部缺陷的無損檢測。厚銅電路板生產解決方案

電氣測試與測試：電路板生產流程的末端，必須對產品的電氣連通性和絕緣性進行的驗證，以確保符合設計規范。對于批量穩定生產的產品，通常使用制作好的針床測試夾具進行高效測試。而對于小批量、高混合度的電路板生產，測試則更具靈活性，它通過幾根可移動的探針根據程序自動定位測試點。測試系統會向網絡施加信號，檢測是否存在開路、短路等故障。嚴格的電氣測試是電路板生產質量控制的一道關鍵防線，它能有效攔截有缺陷的產品，確保交付給客戶的每一片電路板都功能完好。低成本電路板生產服務開料工序是電路板生產流程的起點，決定了基材利用率。

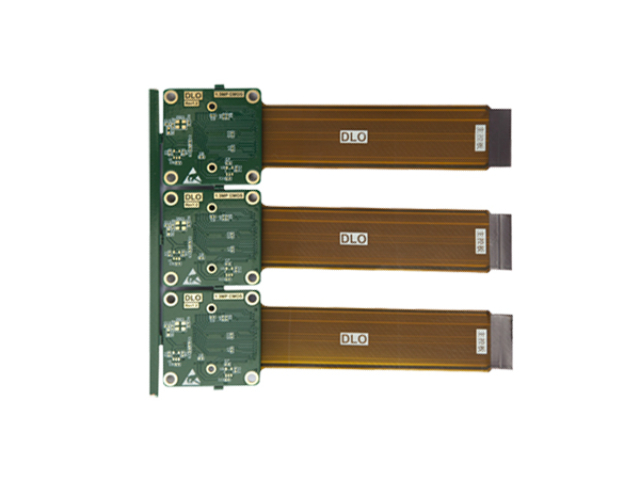

X-Ray鉆孔對位系統：對于具有盲埋孔結構的高密度互連板，鉆孔時需以內層靶標為基準進行精細對位。X-Ray鉆孔機利用X射線穿透板材，自動識別內層靶標，并據此計算出鉆孔的實際坐標，補償因?qū)訅涸斐傻臐q縮偏差。這項技術在復雜的HDI電路板生產中不可或缺，它確保了不同層上的微孔能夠精確對準并實現可靠互連，是實現高密度電路板生產設計的關鍵保障技術。等離子體處理技術：在涉及聚酰亞胺等柔性材料、或需進行高頻材料加工的電路板生產中，傳統的化學前處理方法可能效果不佳或造成損傷。此時，等離子體清洗處理成為關鍵技術。通過電離氣體產生的活性粒子，能有效清潔孔壁和板面，去除有機污染物并微蝕刻樹脂表面，極大改善孔金屬化和阻焊結合的可靠性。在剛撓結合板及特種材料的電路板生產中，等離子體處理是保證工藝成功的重要環節。

先進封裝載板的生產挑戰：隨著半導體技術的發展，服務于芯片封裝的封裝載板（Substrate）已成為電路板生產的重要分支。這類產品通常線寬線距極?。蛇_15μm/15μm以下），對位精度要求極高，且需要采用積層法（Build-up）等特殊工藝逐層制作微細線路。其電路板生產過程往往在超高潔凈度的環境中進行，大量應用激光鉆孔、半加成法（SAP）或改良型半加成法（mSAP）等前列技術。這類電路板生產著行業技術的頂峰，它緊密連接著芯片與主板，對終電子產品的性能、小型化和可靠性起著至關重要的作用。通過背鉆工藝去除多余銅柱以提升高速電路板生產的信號質量。

自動光學檢測在內層生產中的作用：完成蝕刻并清洗后的內層芯板，必須經過自動光學檢測。AOI設備通過高分辨率相機掃描板面，將獲取的圖像與設計數據進行比對，精細識別出開路、短路、缺口、精密孔等缺陷。在電路板生產中，內層AOI是中心的質量管控節點，它能及時發現并定位問題，使生產人員得以對缺陷板進行修復或報廢處理，防止不良品流入昂貴的層壓工序。AOI數據的統計還能為工藝優化提供依據，是提升電路板生產整體良率的關鍵工具。針對厚銅板的特殊蝕刻補償算法是此類電路板生產的技術。襄陽車輛電路板生產

構建數字化工廠是實現智能化電路板生產的未來方向。厚銅電路板生產解決方案

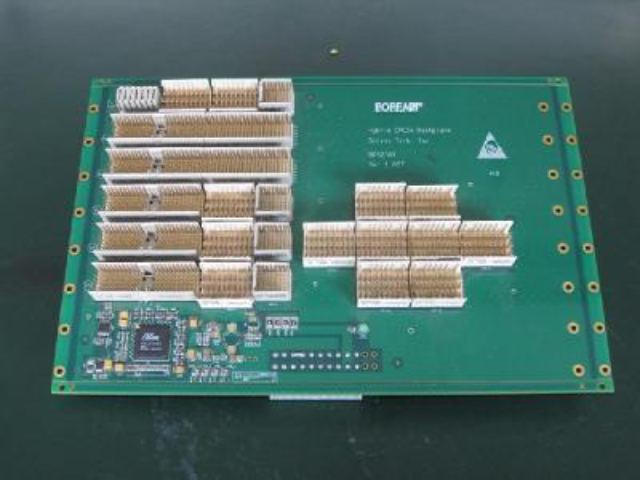

生產過程中的實時阻抗監控：對于有嚴格阻抗控制要求的電路板，在設計階段仿真是不夠的。先進的電路板生產線會在關鍵工序后（如圖形蝕刻后）進行抽樣，使用時域反射計測量關鍵線對的實測阻抗值。通過與設計目標對比，可及時反饋并微調蝕刻參數或介質厚度控制，實現生產過程中的閉環控制，確保大批量電路板生產的阻抗一致性。塞孔工藝及其質量控制：為防止焊接時錫膏從導通孔中流出造成短路或虛焊，對于需塞阻焊的導通孔，會進行阻焊塞孔作業。工藝方式有絲網印刷塞孔或真空塞孔。質量控制關鍵在于孔內油墨填充飽滿度（通常要求>90%），且表面平整無明顯凹陷。良好的塞孔工藝是電路板生產中保障高密度組裝良率的一項精細操作。厚銅電路板生產解決方案
